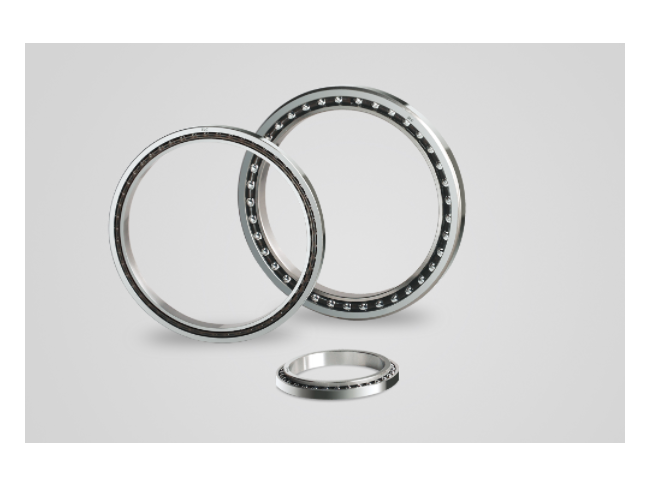

薄壁角接觸球軸承減少了內外徑比例，整體軸承的結構緊湊、重量輕、精度高，廣泛用在機床主軸、機器人關節、精密轉臺等場合。與常規角接觸球軸承 一樣，單個薄壁軸承的承載能力、剛性有限，一般要經過配對組合方式使用，提高系統精度、剛性與使用壽命，那么常見的配對方式有哪些？

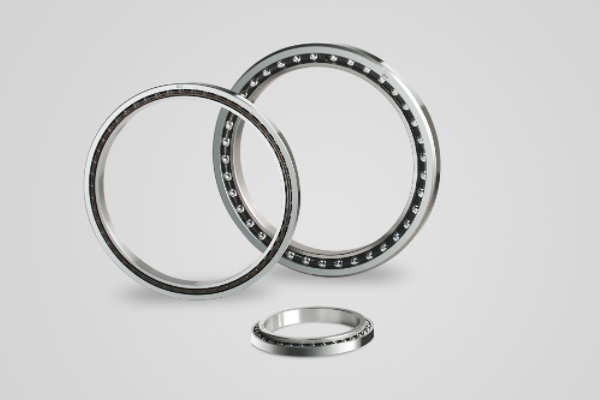

薄壁角接觸球軸承的配對方式

1、雙聯配對，兩個薄壁角接觸球軸承分別以背對背、面對面、串聯的形式配對，代號為DB 、DF、DT， 兩套軸承的接觸角方向以不同順序排列，提高軸承組的剛性、載荷承受能力。

2、三聯配對，在雙聯基礎上增加一套軸承，形成TBT、 TFT或TT串聯結構，這樣軸承組的軸向承載能力明顯高于雙聯，軸向位移控制更穩定，在薄壁結構下兼顧承載、緊湊性。

3、四聯配對，四個薄壁軸承組合，是高精度、高剛性系統中常見方案，通常采用對稱結構，代號分別為QBC 、QFC、QBT、 QT、QFT。四聯組合顯著提高了系統剛性，抗傾覆、抗振動能力更強，適合高轉速、高精度運行。

4、五聯配對，組合形式分為PBC、 PFC、PT、PBT 、PFT，屬于高端定制化方案，多用于極端工況，對軸承一致性、預緊控制與安裝精度要求很高，常用在高端數控裝備、航空航天精密執行機構、超高精度轉臺系統中。

薄壁角接觸球軸承配對注意事項

1、配對軸承對工藝的要求高，沒有足夠經驗的情況下，建議保持原廠成套使用，避免混裝，不然會影響設備運行。

2、配對軸承要經過預緊，不同工況要求的預緊力不一樣，要合理控制，不管大了還是小了都會影響壽命。

3、薄壁軸承安裝過程中嚴禁敲擊這樣的暴力操作，要是引起薄壁結構變形或者損傷，無法保證軸承組運行精度，降低使用壽命。

薄壁角接觸球軸承常見的配對方式就有16種，其中雙聯、三聯是常用的，選型的時候要結合工況要求匹配，如果存在任何問題，都可以找無錫三立軸承幫忙， 40年角接觸球軸承生產設計經驗，由專業團隊解決軸承問題。
