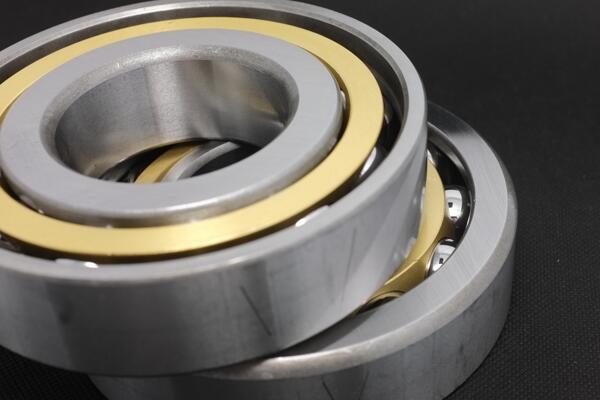

角接觸球軸承受結構影響，單個使用的時候只能一個方向的軸向載荷，這對于加工工況復雜的設備來說并不夠，所以一般會使用多個角接觸球軸承配對的形式，在一定程度上提升軸承的性能，那么常見的配對角接觸球軸承的代號是什么？

角接觸球軸承配對代號

1、背靠背配對DB ，兩個角接觸球 軸承的大端面相對安裝，形成“V” 形排列，具有剛性高，能承受較大的傾覆力矩，載荷分布均勻的優點。

2、面對面配對DF，兩軸承小端面相對安裝，成 “Λ”形排列，具備安裝誤差的調整能力，但是 剛性略低于DB形式。

3、串聯配對DT，兩 個角接觸軸承同向配置，受力承載方向相同，可以提高 軸向載荷承受能力，但 不能單獨承受傾覆力矩，要成組使用。

4、背靠背串聯TBT ，以 三個軸承組合，其中兩個角接觸球軸承背靠背配對，另一軸承與之串聯 ，優點是 軸向載荷能力高、傾覆力矩承受能力 強；缺點是安裝復雜、要精準調整預載。另外還有TFT、TT 也是常見的三聯配對形式。

5、四列背靠背組合QBC， 四個軸承成雙對稱排列，將兩組背靠背組合以串聯的形式排列，這樣 負載分布均勻，可以 承受多向復雜載荷。同時還有 QFC、QT、QBT 、QFT，分別適用于不同的場合。

6、五聯配對PEB，帶預載裝置的背靠背排列方式 ，精度高、低振動， 適合需要穩定性能和長壽命的場合。 不同應用場合也可以使用PFC、 PT、PBT、 PFT 等五聯配對形式。

如何選擇合適的配對形式

1、設備承載需求。 根據軸承系統運行時要承受的軸向、徑向載荷大小， 有沒有 傾覆力矩需求，選擇合適的配對形式。

2、穩定性要求。想讓主軸系統剛性更好，建議使用 背對背配對；對主軸彎曲、熱膨脹 工況，一般使用DF配對。

3、考慮軸承的安裝拆卸方便性，以及維護成本。使用的軸承數量越多，安裝、預載的要求就越高。

4、不同配對形式的軸承在成本上可能存在差異，要根據預算合理 選擇。

角接觸球軸承配對形式多種多樣，根據機床主軸的運行要求，可以選擇不同的配對組合形式。需要注意的是，配合組合對軸承精度要求比較好，特別是同一批次的軸承，精度不達標會影響配合效果。
